| JI1FGX/DU9 オシロスコープが煙を噴いた（2011/02/20) |
||
|---|---|---|
| 風邪をひき1週間ほど寝込んでいました 喉痛から始まって、発熱、悪寒、鼻水、咳と風邪の症状のオンパレード 暑いのに、布団をかぶって汗をかきながら寝ていました それでも熱が下がらないので16日に病院へ連れて行ってもらいデング熱で無いという検査？をしてもらい、風邪薬を処方されて帰ってきました リリーはキャバリアとして歴史的（約４００年前）に 「飼い主の膝や足を温めたりして、湯たんぽの代わりのようになったりもしていました」 と記述が有るほど、私に添い寝をして一晩を過ごしてくれました。おかげで汗がいっぱいかけました。  |
||

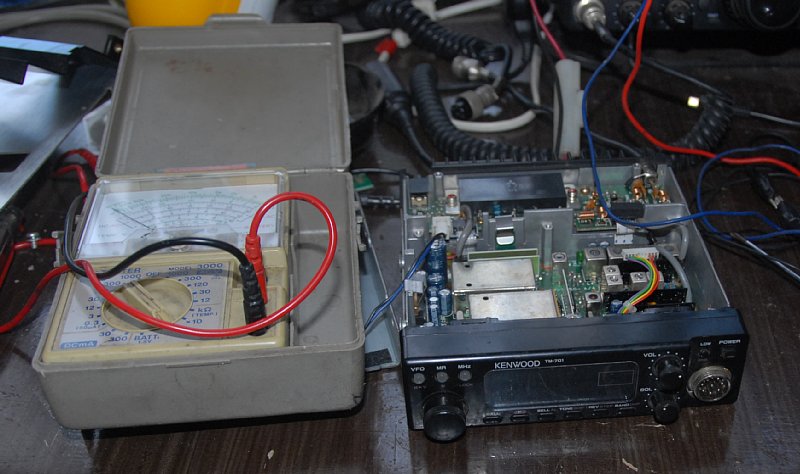

| 風邪もだいぶ復活して今日は久々に２１MHｚでCQCQCQ! そして動作しないTSU-6の確認しようとオシロスコープを用意 オークションで購入したTM-701用のTSU-6（トーンスケルチユニット）が最初から動きませんでした  |
||

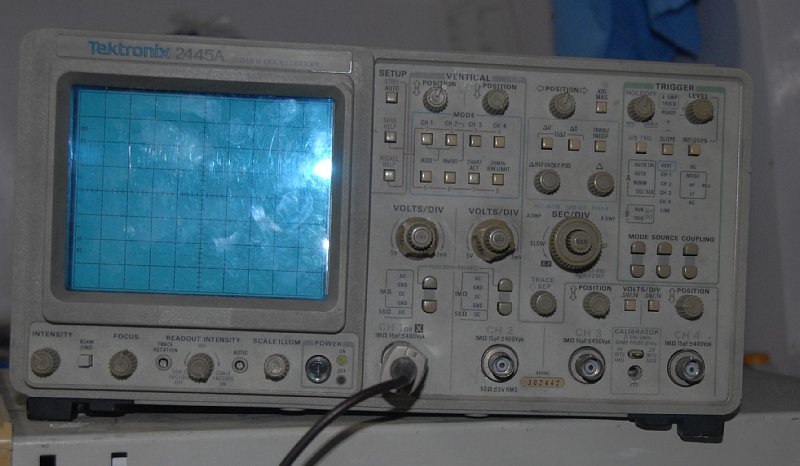

| これもだいぶ前にヤフーオークションで購入して日本から送ってもらったTektronix2445A １５０MHｚのデジタルオシロです ところが！電源を入れてしばらくしたら後ろから白い煙がモクモク！！！！  |
||
トーンスケルチユニットの修理どころではなくなり、オシロスコープの分解 |
||
| やられていたのは、フィルムコンデンサーと抵抗でした さっそくインターネットでTektronix2445A 0.068で検索したら出ました出ました 「tektronix 2445A up in smoke - Topix」 同じ経験をしている方がいらっしゃるようです  |
||
その中のやり取りの中で

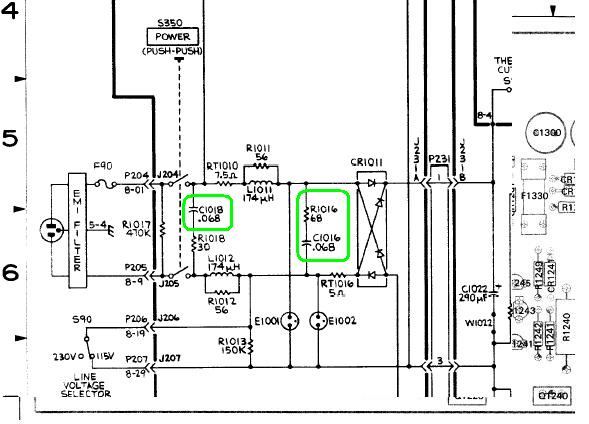

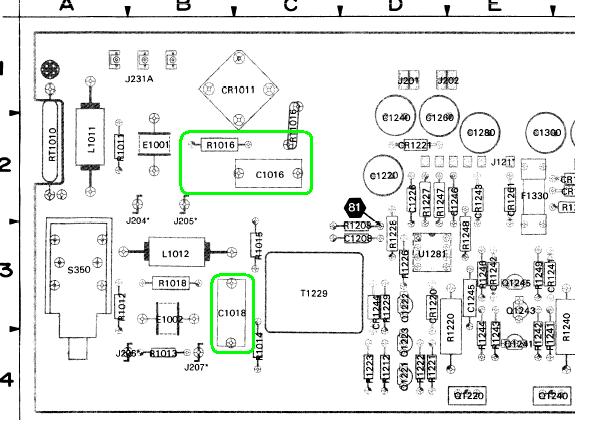

とあったので早速Tektronix2445Aのサービスマニュアルをダウンロード やられていたのは、電源回路のコンデンサーと抵抗でした  |
||

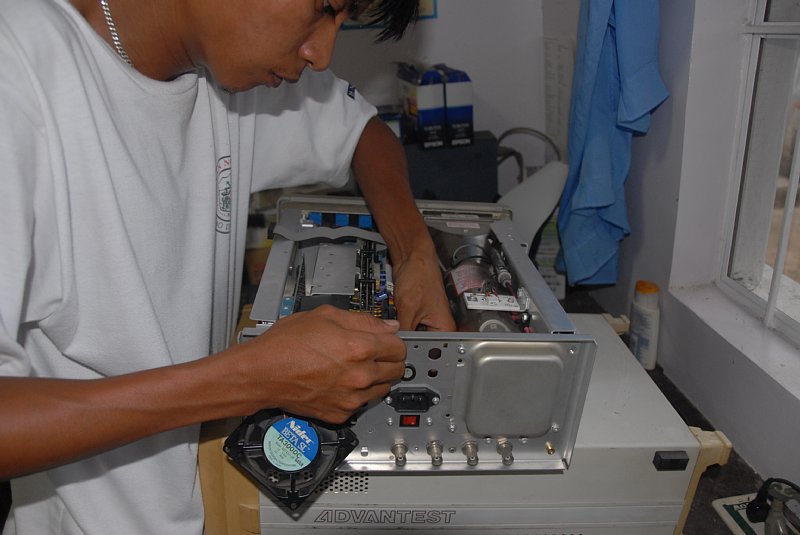

| 当面部品が無くても全体の動作に影響なしと判断 Lotlot君に部品の取り外しと再組み立てを指示しながら、私はインターネットで共立エレショップに部品をオーダー お互いに言葉はうまく伝わらないけれど、目的を共有しているからやることは早い早い！！ 今日、２１MHｚで交信したJA5BXBさんと、お互いに地方での部品手配の苦労を話したばかりですが、 こうなると日本の地方都市とミンダナオ島もあまり変わりないかもしれません。  |
||

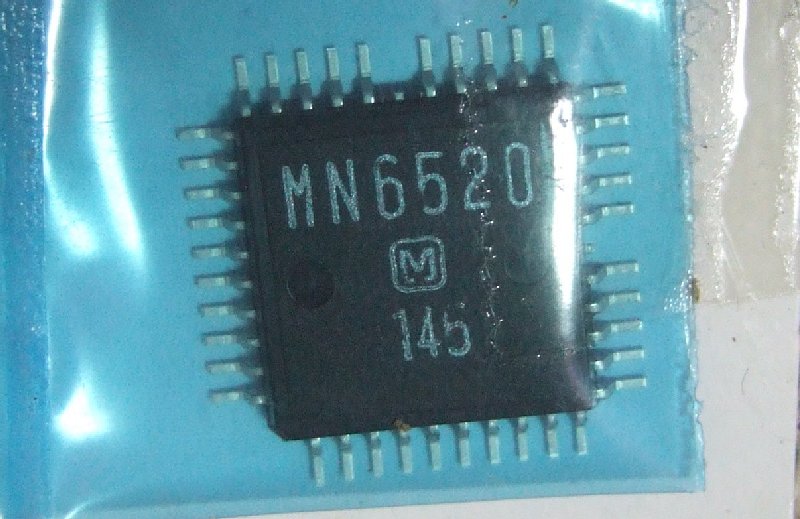

| ずいぶん回り道をしましたが、TSU-6の動作確認の結果やはりMN6520が動いていないことを確認 これもやはりインターネットオークションで丹青から購入したおいたMN6520（1個500円）と交換してTSU-6の修理も完了 オークションでJUNKと書かれていないもので不動品をつかまされたのは今回が初めてでしたが、良い経験となりました。 損失金額＝落札金額1900円＋国内送料500円＋手数料＋EMS900円 得たもの（プライスレス）＝Lotlot君にインターネットでの情報の探し方の説明＋回路図の見方＋オシロスコープの取り扱い説明  |
||
