JI1FGX/DU9 DX8FAR(2011/05/09)
DX8FAR開局の報告

沢山の方の協力により2011年5月7日から29MHz FMレピーターが本稼動に入りました

謝辞
Dipolog CityのFARE8クラブからはDX8FARのコールサインを提供していただきました

Dipolog CityのDU8EEさんが倒壊したタワーの建て替えの為にかけつけて来てくれました

PaperDXersから無線機、パワーサプライ、430MHzのアンテナ2式を日本から提供していただきました


妻、Gigi DW8BXU
さまざまなプロジェクトが同時進行している忙しい中、アンテナ製作、タワーの建設の為に作業員をアサインしてくれました
I love you

タワー工事とアンテナ製作費用
同軸ケーブル 50m P4000 8000円
パイプ 8本 P5000 10000円
ガイドパイプ 1本 P800 1600円
足場用鉄筋 2本 P400 800円
針金 150m P8250 16500円
溶接棒 1/2Kg P33 66円
セメント 3袋 P660 1320円
砂利・砂 1m3 P400 800円
アルミパイプ P3500 7000円
ターンバックル 24個 P2040 4080円
工賃 2人/4日 P3500 7000円
DX8FARへのドネーション P5000 10000円
合計 P33583 67116円

工事費としてPaperDXersが35,000円を用意してくれました
ご協力のお願い

ボイスIDの為のTM-701は仕事で使っているトラックから取り外しました。
どなたか余っている430MHz帯の無線機を提供していただけないでしょうか?
TONEが出てくれればモービル機、ハンディーは問いません。

29MHz帯のリニアアンプは無いでしょうか?
300W-500W位のCB用のアンプを改造したものでもOKです

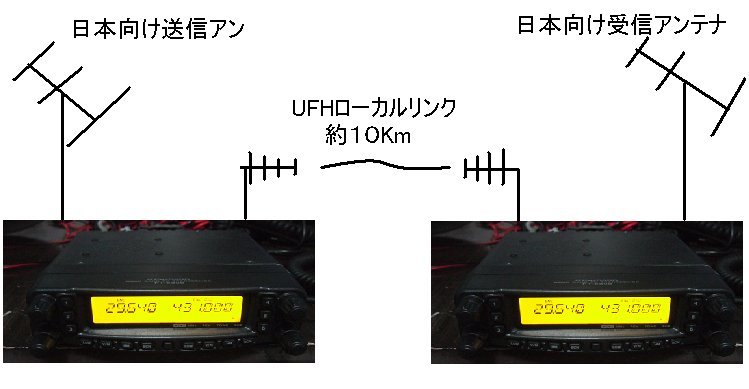

DX8FARのシステム構成
設置場所
送信所 N8.12 E123.47 山のトウモロコシ畑
受信所 N8.20 E123.85 自宅
ダウンリンク FT-8900H 50W出力 12mH3エレ
アップリンク FT-8900 24mH3エレ
ボイスID TM-701+ダミーロード
電源 DM-330MV
 200Vに切替へ済み
ローカルリンク UHFアンテナ 2本
システムの概要
ダウンリンク周波数 29.640MHz
アップリンク周波数 29.540MHz
アクセストーン 88.5Hz
ダウンリンクトーン 88.5Hz

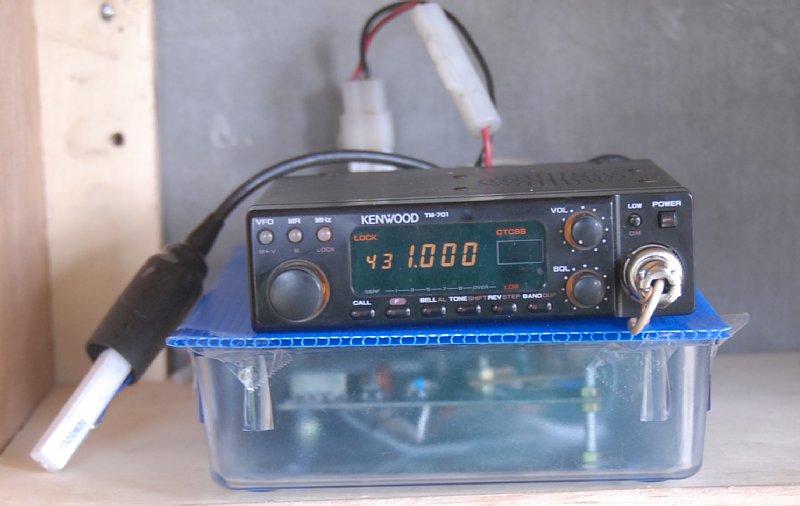

ボイスIDシステム

KENWOODのTM-701にダミーロードでダウンリンク無線機の脇に設置

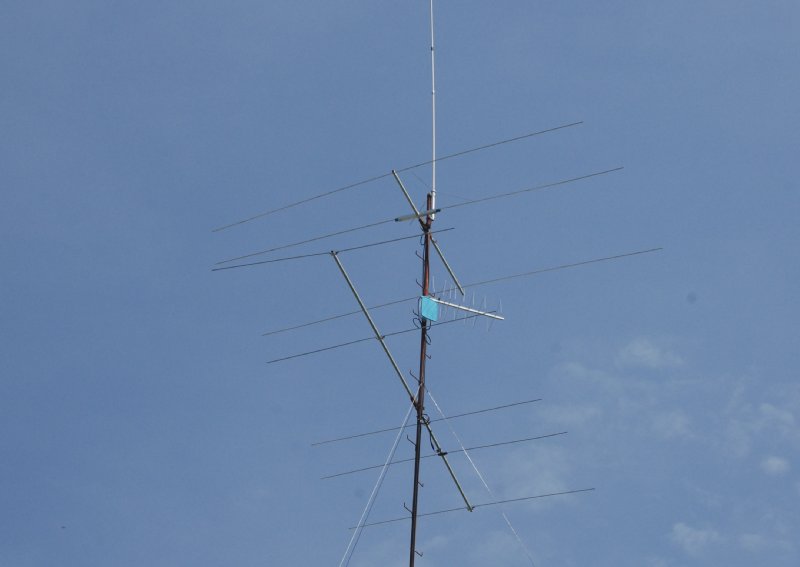

アップリンクアンテナ
3エレメント八木 地上高24m
ローカルリンクは430MHz
下は50MHz5エレメント八木

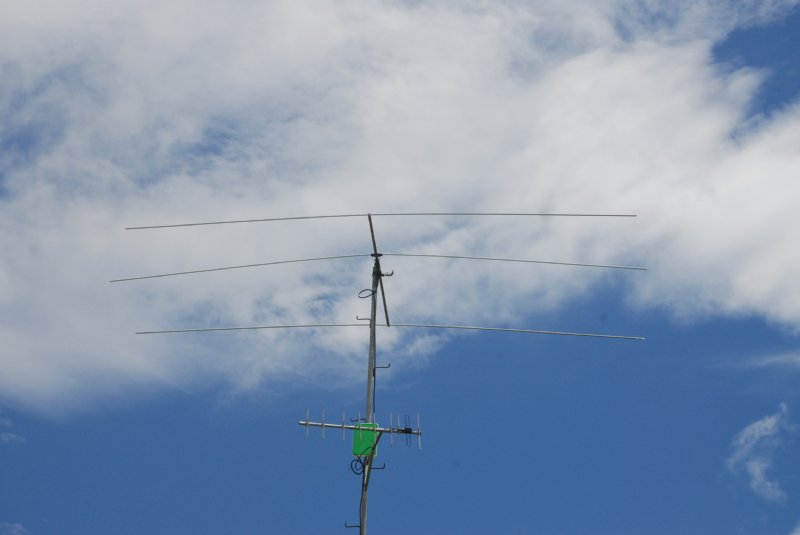

ダウンリンク用3エレ八木アンテナ
地上高 12m ただし標高約60m
2011年05月06日  2011年05月12日
