内部は高圧回路が有ります。感電事故には十分ご注意下さい
ＣＲＴの電源を切ってから作業をして下さい
ＮＷＳ−１４００、１５００シリーズは電源が入っている状態でＣＲＴ
ケーブルを抜き差しするとＣＲＴインターフェース上のヒューズが飛ぶ
可能性が有ります。このヒューズはマザーボードにじかに半田付けされ
ていますので、飛ばした場合は、マザーボードの交換か、自分で修理が
必要です。

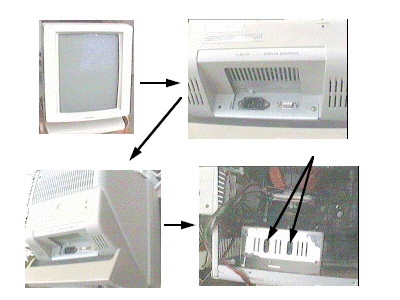

- 台の部分を取り外します
- カバーをネジ４本で取り外します
- 側面の編みの部分をネジ４本で取り外します
- 蝶つがいになっていますので蓋を開けます
- 台の部分を再び取り付けます
-
不安定な状態で作業をすると感電事故や故障を引き起こす可能性が
あります
- 絶縁ドライバーボリュームを調整します
-
本体側面にあるボリュームは８０％程の明るさに調整してから半固定抵
抗を調整すると良いでしょう。あまり明るくすると帰線が見えるように
なります。程ほどの明るさにした方が良いでしょう
