SONY NWS−1700、1800シリーズ

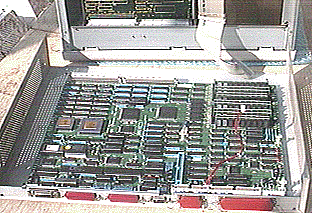

マザーボードを出すための分解方法
- バックパネルを止めているネジを取り外します
- 上蓋を取りはず必要はありません
- 下側のカバーを止めているネジを側面4本取り外します
- 拡張FDドライブ、SCSIバス、電源コネクタのどのケーブルを
外します。
- フレーム全体を前へ押し出すように力を加えるとマザーボードと拡
張バスを接続しているコネクタが外れます。
- 後ろから均一に力を加えるのがコツです。

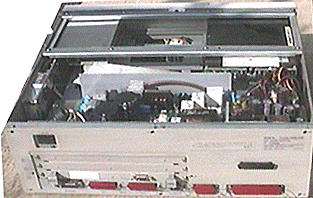

- フレームを前に引きだし立てます
- パネルに傷がつかないようにビニールシートを敷いてから立てること
- 組み立てる時の注意
- マザーボードのコネクタがバスのコネクタと完全に結合するように
本体を立てて上から力を加えて下さい。
