SONY NWS−1800シリーズ

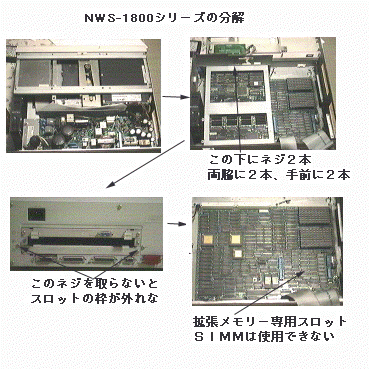

分解方法
- 上蓋を取り外します
- フロントパネルを外します
- 脇のネジ2本を緩め、中央のネジを取ります
- ハードディスクやフロッピードライブが収まっているフレームを取
り外します
- ネジは両脇に4本
- フラットケーブルコネクタ3本(テープドライブが無い時には2個)
を外します。テープドライブのコネクタを取り外す時はピンを折りやす
いので注意が必要です。電源コネクタ2本の取り外し。
- 拡張スロットを取り外します
- フレームに接続されている電源コネクタと、信号線を外す
- バックパネルのネジ2本、バックパネル上部のネジ2本、フロント
側のネジ4本。緩めたらフロントパネル側にフレームを引き抜きます。
この状態でマザーボードが取り外せます
