手作りパソコン ＮＯ.１１


１１．フロッピードライブ（ＦＤ）

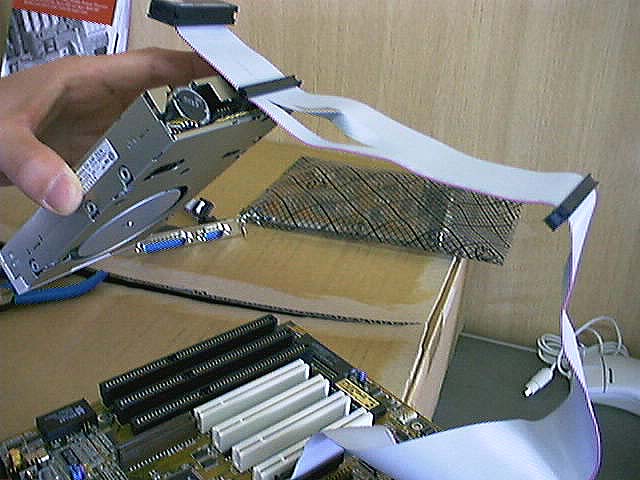

フラットケーブルの端のひとまわり大きなコネクタ（これは５インチＦＤ用）の次のコネクタに３．５インチＦＤを付ける。
そこより長く余った側が、一部ネジってあるはずである。
本体側に印刷又は三角凸部など、何らかの印のある側が１番となり、フラットケーブル側は赤ラインや印の入っている側が１番となる。


・ ハードディスク（ＨＤ）について

ＨＤも基本的には同じ（写真を撮り忘れた！）であるが、重要なのはＥ−ＩＤＥではプライマリ（メイン？となるデバイス）とセカンダリ（副？となるデバイス）をそのＨＤ本体のショートピン等で設定が必要。
デフォルトではプライマリになっているかと思われるが一応確認すること。
たぶんこの設定を間違えても、ただ動かないだけで、壊れる事はないはず。（但し、未確認！！）
ＭＢ上のコネクタにもプライマリ、セカンダリの二つがあり、またＢＩＯＳでもそれぞれの有効、無効の設定がある。
これらが一致しないと動かないと思われる。（動かないように作らなかったので、これも未確認！！）

私の場合は、ＨＤ１台とＣＤ−ＲＯＭだけなので、ＭＢのプライマリＥ−ＩＤＥコネクタを使い一本のケーブルで、またそのプライマリをＨＤとし、ＣＤ−ＲＯＭをセカンダリとして接続した。
